音楽プレイヤー直った!!

久々の更新です。

友人からもらった音楽プレイヤー YTO-M5003 が無事直った

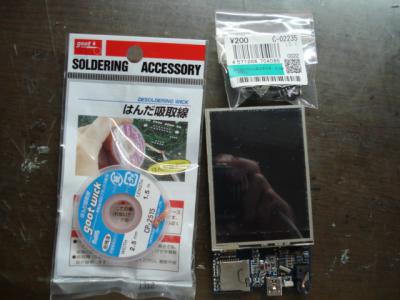

こいつを修理するためにわざわざ秋葉原まで行って来た。



ここで問題発生。
ガ━━━━━━━━━━━━━━Σ(゚Д゚|||)━━━━━━━━━━━━━━━━ン!!

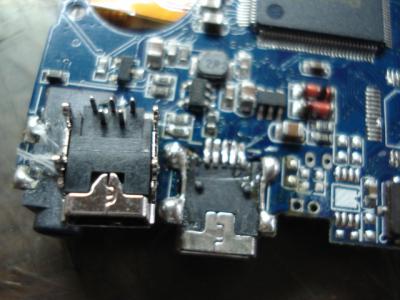

買ってくるの間違えた・・・。

間違えて買ってきたやつ→http://akizukidenshi.com/catalog/g/gC-02235/
こっちがあってる→http://akizukidenshi.com/catalog/g/gC-02107/

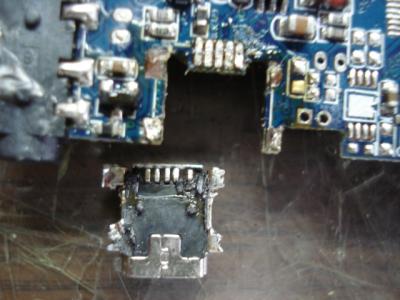

とりあえず半田吸い取り線を使ってはずす

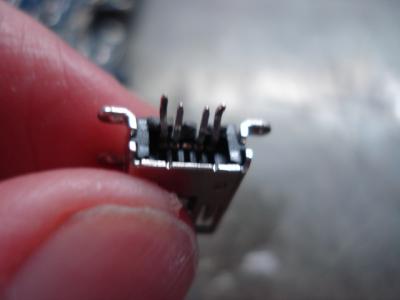

買ってきたminiUSBの足を曲げていく

真ん中のピンが折れて一個お釈迦にしてしまった

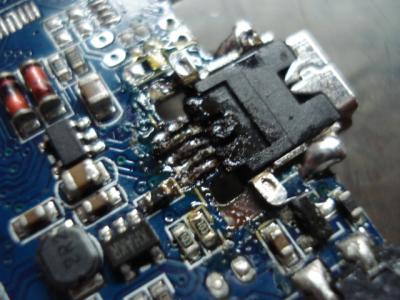

気合で半田付け 一時間くらいかかった・・・。
途中で何回もブリッジして大変だった

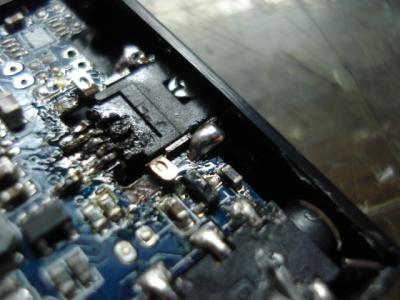

組みなおしていくが、ここでまた問題が発生。
miniUSBが飛び出ててうまく入らないwwww

この後、色々削るのだが写真を撮り忘れた・・・ orz

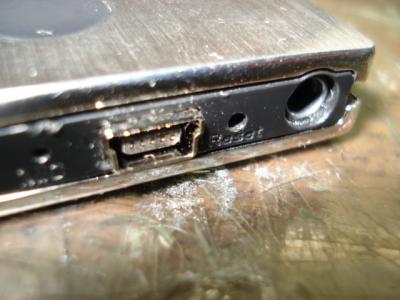

無事入った USBが飛び出てたりイヤホンジャックが沈んでるけど気にしない

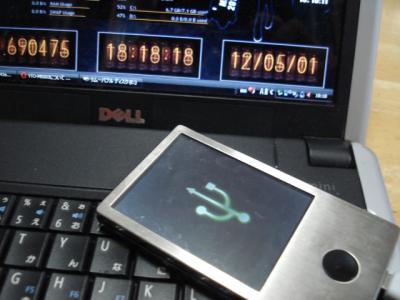

PCに繋いでみた
ちゃんと認識してるwwwww





おまけ

秋葉原で500円で売っていたのでつい買ってしまった。 MINTIAmp3プレイヤーのやつと同じもの
でもよく考えたら買った意味なかったな・・・
現役のPLAY-yan microとか今回直したYTO-M5003PSPでも音楽は聴けるし・・・。
