FRISKアンプ試作機、初号機を作ってみた

FRISKアンプ試作品、二号機を作ってみた。
DSC06820.jpg試作機
DSC06819.jpg初号機

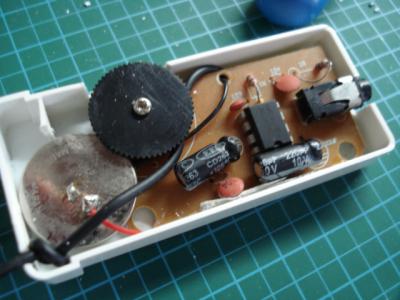

試作機は、100均で売っていたモノラルアンプを組み込んだだけです。

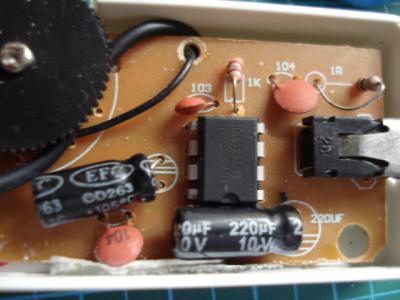

ICはTDA2822Mというちゃんとしたやつが使われていた。




初号機はHT82V739というICを使って作りました。

必要なパーツ
オーディオアンプICHT82V739 ×2
FRISKのケース ×1
ユニバーサル基盤 ×1
2連式ボリューム A特性 10kΩ ×1
アルミ電解コンデンサ 47μF ×2
積層セラミックコンデンサ 1μF ×4
スライドスイッチ ×1
断線したイヤホン(ステレオ) ×1
3V電池 ×1

今回参考にした回路図はこれです。つPDFファイル

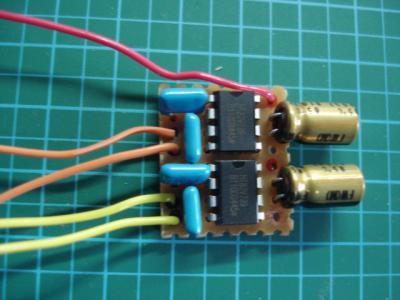

基盤にパーツを半田付けしていきます。
赤いコードは電池の+につなげます。
上から2番目と一番下のコードはGNDです。

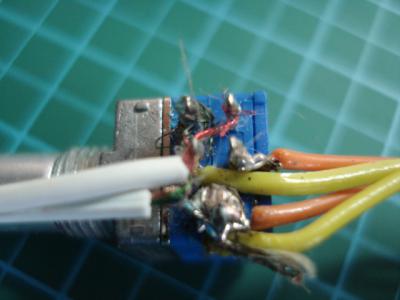

ボリュームを繋げていきます。
カオスなことになっているけど、一番下がGNDで、真ん中に基盤から出ているコードを繋げます。
一番上にイヤホンのケーブルを繋げます。イヤホンのGNDも一番下に繋げます。

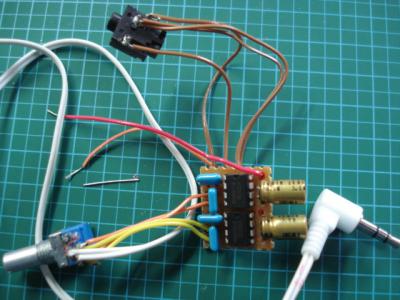

イヤホンジャックも取り付けます。

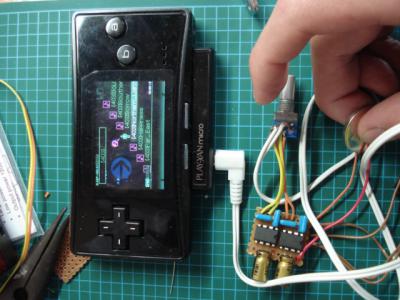

動作試験   使用した音楽プレイヤーは愛用のPLAY-YAN micro です。
       俺以外に現役で使ってる人いるのかな・・・?


ホワイトノイズが結構する・・・。 あと、電源のON,OFFのときのPOPノイズがデカイ・・・。


さあケースにぶち込むぜ!!!

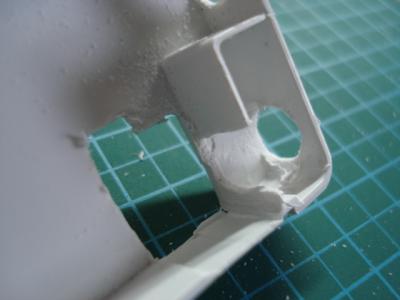

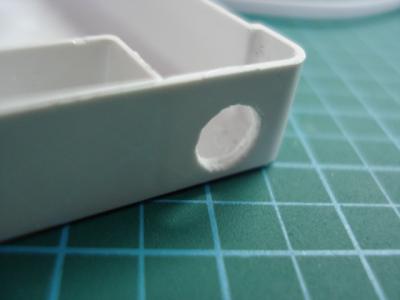

ケースの加工をしていきます。


そして組み込んだのがこちら↓
DSC06819.jpg配線キタネエェェェェwwwwwww
電池はCR2025が入らなかったので、代わりにLR1130を二つ直列に繋げました・・・。

動画は後日UPする予定?です。 お楽しみに・・・
