PSP2000 アナログスティックの修理 ~組み立て編~

今日、PSP2000アナログスティックを交換するために分解しました。   この記事はそれの続きです。
ちなみに前の記事で「折角だからアナログスティック修理でもしようかな」と書きましたが無理でした・・・。

PSPの分解、修理をするとメーカーの保障が受けられなくなります。 自己責任で。


必要なもの・・・マイナスドライバー
         プラスドライバー
         T2トルクスドライバー

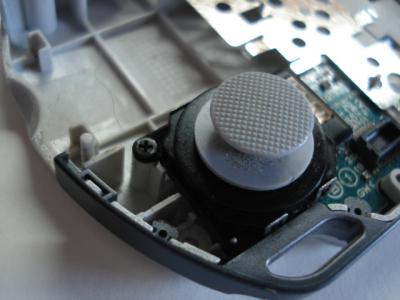

アナログスティックをねじで取り付けます。

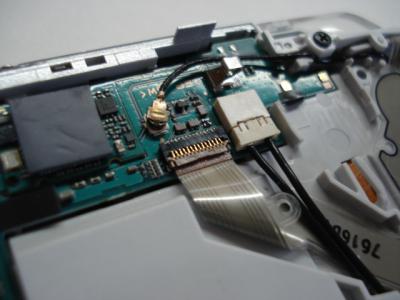

②メイン基盤を取り付けてケーブルやフレキを取り付けていきます。

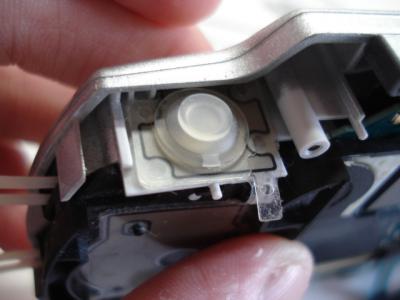

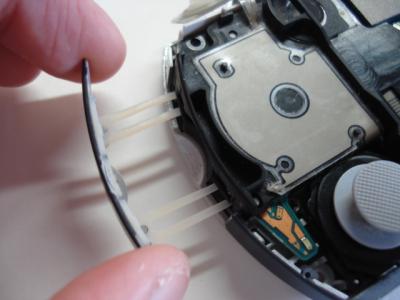

③十字キーのフレキを取り付けていきますが、少しコツが要ります。
少し傾けてながらフレキケーブルを入れていくとうまく行きます。

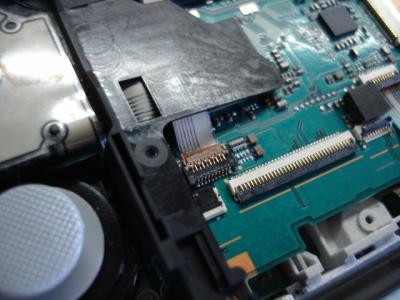

④うまく入ったら、黒い部分をはめ込みます。
このときは、メモステのカバーを引き伸ばしながら?いれるとうまく入ります。

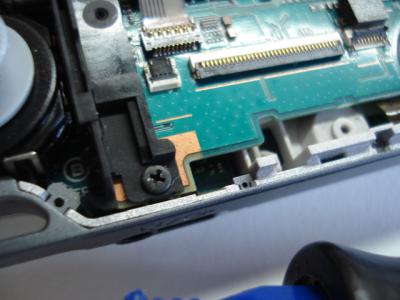

入ったら下のほうをネジ止めします。


⑤Lボタンを付けてネジ止めします。

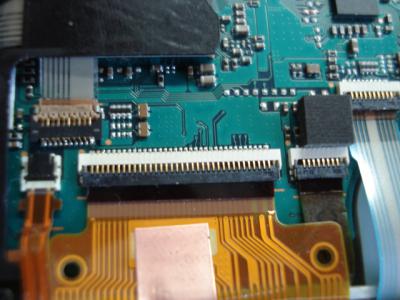

⑥液晶などのフレキケーブルを取り付けていきます。
  右から二番目の黒っぽいフレキケーブル

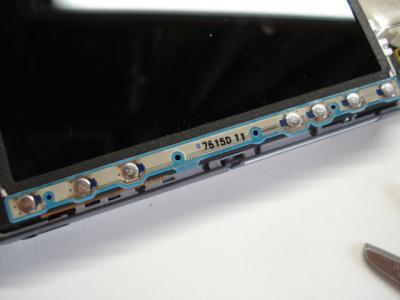

 ↓HOMEボタンなどが付いている水色のフレキケーブル
 ↓液晶の細いフレキケーブル
  液晶の太いフレキケーブル   の順番だと取り付けやすいです。

⑦液晶とHOMEボタンなどが付いたバーを取り付けます。


⑧フェイスプレートを取り付けていきます。

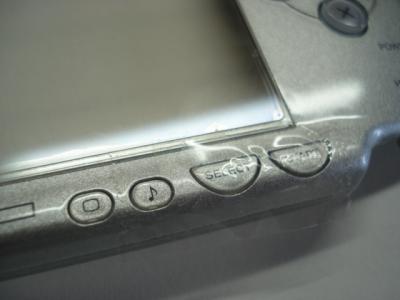

 STARTボタンなどが外れている場合はセロハンテープで軽く固定しておくと付けやすいです。

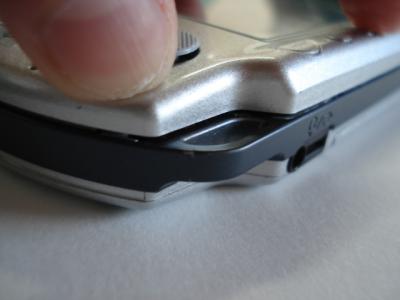

このまま、フェイスプレートが隙間の無く付けばネジを締めて終了なのですが、
今回購入したアナログスティックが純正では無かったため、かなりの隙間がありました。

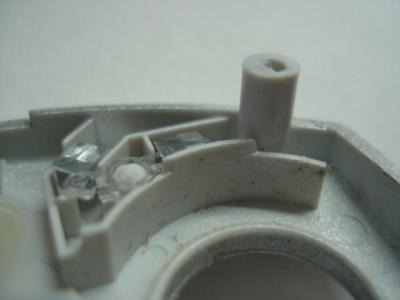

なので、彫刻刀などで邪魔しているところを削って行きます。

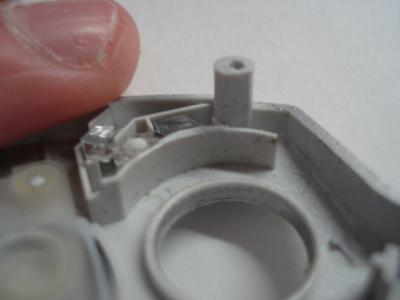

After  DSC06787.jpg

これで、隙間がほとんど無くなりました。

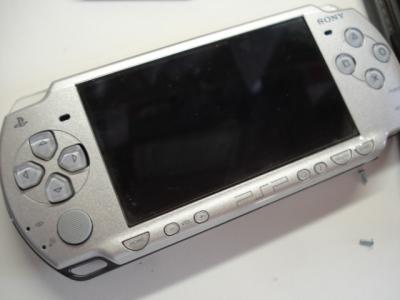

⑨最後に、裏側からネジを締めたら終了です。     お疲れ様でした。

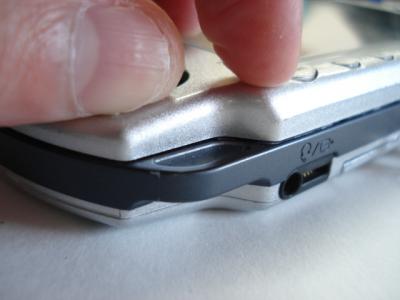

どう見ても角度がおかしい・・・。      純正じゃないからしょうがないか
