FRISKレーザーポインターを作ってみた

FRISKレーザーポインターを作ってみた。


※レーザーポインターは直接覗き込んで見たりすると、
失明する恐れがあります! 自己責任で。

材料・・・FRISKのケース 200円
    赤色レーザー発光モジュール(円筒型) LM-101-A2 500円
    スイッチ 50円
    3Vボタン電池 100円
    導線 そこらへんにあった物を使った

作り方

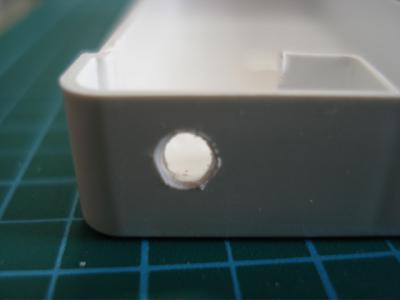

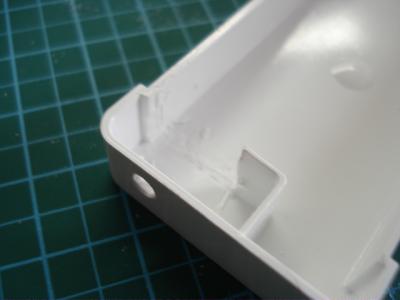

①ケースを加工します

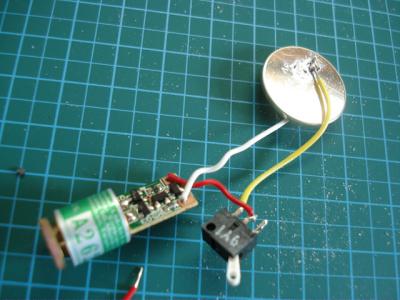

②レーザーモジュールに電池、スイッチをはんだ付けします。

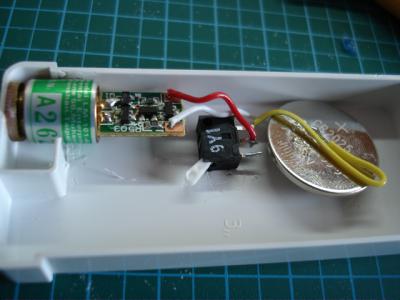

③レーザーモジュール、スイッチをケースに固定させます。

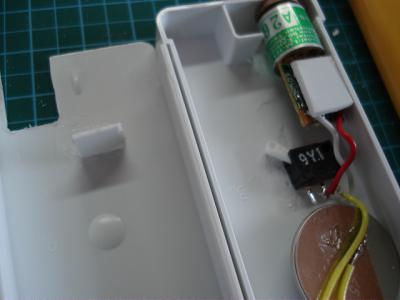

④スイッチを押すためのプラスチックを接着します。
 ショートを防止するためのカバーも付けたほうがいいです。

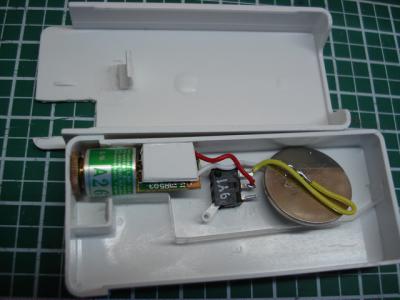

⑤フリスクを食べたかったら、仕切りもつけます。


これで完成です!

出力が1mAとそこまで大きくないので光の筋などは見えません。
それでも直接覗き込んで見たりすると、失明する恐れがあります!




あと、レーザーモジュールは非常に静電気に弱いのであまり触らないようにしましょう。
   冬場は、特に気を付けてください。



動画
